في صناعات البتروكيماويات، وتوليد الطاقة، والطاقة النووية، والفضاء الجوي، تُعدّ أختام الشفة مكونات أساسية تضمن عدم التسرب في أنظمة الأنابيب. ويؤثر أداؤها بشكل مباشر على السلامة التشغيلية، وكفاءة الطاقة، والامتثال للمعايير البيئية. ومع تزايد شدة ظروف التشغيل (الضغط العالي جدًا، ودرجة الحرارة، والتآكل)، تطورت تقنية الختم من حشوات الأسبستوس إلى أنظمة ختم ذكية. تقدم هذه المقالة تحليلًا فنيًا متعمقًا لأختام الشفة عبر خمسة أبعاد: أنواع الأختام، وأنظمة المواد، والميكانيكا الإنشائية، وإجراءات التركيب، والاتجاهات التكنولوجية.
I. أنواع أختام شفة القلب ومنهجية الاختيار
- الحشيات غير المعدنية:حلول اقتصادية مع قيود جوهرية
- حشوات مطاطية: الحد الأقصى ١٫٦ ميجا باسكال / ٨٠ درجة مئوية. مناسب لأنظمة المياه والهواء منخفض الضغط. عرضة للتصلب/التشقق الحراري.
- حشوات PTFE: الحد الأقصى ٢.٥ ميجا باسكال / ٢٦٠ درجة مئوية. مقاوم للأحماض/القواعد القوية (باستثناء المعادن القلوية المنصهرة). عرضة لتشوهات التدفق البارد (>٥٠ درجة مئوية).
- حشوات الجرافيت المركبة: الحد الأقصى ٦٫٤ ميجا باسكال / ٦٠٠ درجة مئوية. مثالي للبخار والزيت الحراري. معرض لخطر التلف التأكسدي (أكثر من ٤٥٠ درجة مئوية في الهواء).
- حشوات الألياف السيراميكية: الحد الأقصى ٤ ميجا باسكال / ١٢٠٠ درجة مئوية. يُستخدم في أفران التحلل الحراري ومحارق النفايات. قلة مقاومته للصدمات تُسبب كسرًا هشًا.
- الحشيات شبه المعدنية:توازن الأداء السائد في الصناعة
- حشوات الجرح الحلزوني(فولاذ 304 + جرافيت/PTFE): تصنيف 25 ميجا باسكال (EN 1092-1)
- حشوات مسننة(أسنان معدنية + حشوة ناعمة): تصنيف 42 ميجا باسكال (ASME B16.20)
- حشوات مركبة مموجة(قلب معدني + طلاء جرافيت): تصنيف 32 ميجا باسكال (JB/T 88-2015)
- الحشيات المعدنية:الحلول النهائية للظروف القاسية
- حشوات وصلات الحلقات (RJ):ختم معدني مثمن/بيضاوي الشكل. 300 ميجا باسكال/650 درجة مئوية لرؤوس الآبار.

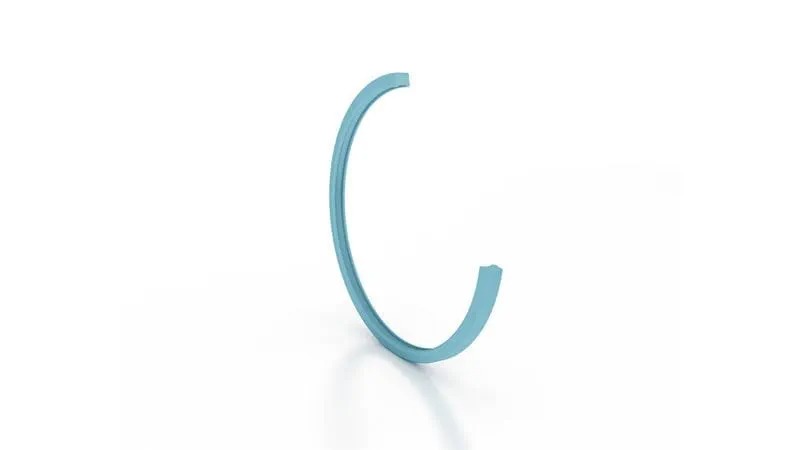

- أختام C:تصميم نابضي مزدوج القوس. 3000 ميجا باسكال/1200 درجة مئوية لأوعية المفاعل.
- حلقات O المعدنية:أختام معدنية مجوفة مملوءة بالهيليوم أو صلبة. 1500 ميجا باسكال/1000 درجة مئوية لمحركات الصواريخ.
II. علم المواد: من مقاومة التآكل إلى الاستجابة الذكية
- خصائص مادة المصفوفة
يتطور أداء المواد من الفولاذ المقاوم للصدأ 304 (مقاومة متوسطة للتآكل، مؤشر تكلفة 1.0) إلى الفولاذ Inconel 625 (مقاومة فائقة للكلوريد، تكلفة 8.5x)، وHastelloy C-276 (مقاومة لحمض الكبريتيك المغلي، تكلفة 12x)، وسبائك التيتانيوم Ti-6Al-4V (مقاومة لحمض المؤكسد، تكلفة 15x). تشمل الخصائص الرئيسية التوصيل الحراري (7.2-16 واط/متر·كلفن) ومعامل المرونة (114-207 جيجاباسكال). - الطلاءات الوظيفية
- مواد التشحيم الصلبة:تعمل طلاءات MoS₂/الجرافين (μ=0.03-0.06) على تقليل استرخاء حمل البراغي.
- حواجز التآكل: يزيد Al₂O₃ (200 ميكرومتر) المرشوش بالبلازما من مقاومته الكيميائية بمقدار 10 أضعاف. كما تقاوم طلاءات DLC (HV 3000) التآكل.
- الطبقات الذكية:تتمدد طلاءات سبائك الذاكرة الشكلية المصنوعة من مادة NiTi عند درجة حرارة تزيد عن 80 درجة مئوية للتعويض عن فقدان الضغط.
ثالثًا: ميكانيكا البناء: حل مشكلة فشل الختم
- إدارة مسار التسرب
- تسرب الواجهة: ناتج عن تشطيب سطحي غير مناسب (Ra>0.8μm). يُخفف من حدته تلميع المرآة وطلاءات الختم.
- تسرب النفاذية: يحدث عبر فجوات جزيئية في المواد غير المعدنية. يُمنع بواسطة الجرافيت المُشبّع بمادة PTFE.
- تسرب زاحف: ينتج عن استرخاء الإجهاد عند درجات حرارة عالية. يُعالَج بتعزيز معدني + تحميل زنبركي مسبق.
- تحسين تحميل البراغي
- تضمن محاكاة FEA (ANSYS) انحرافًا للإجهاد بنسبة <15% في أنظمة البراغي والحواف والحشيات.
- تراقب أجهزة الاستشعار الكهرضغطية المدمجة (على سبيل المثال، Garlock Sense™) ضغط التلامس في الوقت الفعلي.
- توفر الحلقات الدقيقة الدالة على الضغط (على سبيل المثال، ColorSeal™) تحذيرات مرئية من الضغط الزائد.
رابعًا: التركيب: من الفن إلى العلم الدقيق
- بروتوكول تحضير سطح الختم
- الطحن: تحقق عجلات الماس تسطيحًا ≤0.02 مم/م
- التلميع: عجلات الألياف مع عجينة الماس تعطي Ra≤0.4μm
- التنظيف: إزالة الشحوم باستخدام الأسيتون + التنظيف بالموجات فوق الصوتية (بقايا ≤0.1 ملغ/سم²)
- الحماية: استخدام مثبطات التآكل المتطايرة (يتم إزالتها قبل التثبيت)
- منهجية شد البراغي
- الشد المسبق(عزم الدوران المستهدف بنسبة 30%): شد متقاطع النمط لإزالة الفجوات
- التشديد الأساسي(عزم الدوران المستهدف 60%): شد تدريجي في اتجاه عقارب الساعة لتحديد الضغط الأساسي
- الشد النهائي(عزم الدوران المستهدف بنسبة 100%): تحميل على مرحلتين لضغط الختم التصميمي
- إعادة عزم الدوران الساخن:يعمل التعديل بعد التشغيل لمدة 24 ساعة (عزم دوران +5-10%) على تعويض الاسترخاء الحراري
حساب عزم الدوران:
ت = ك × د × ف
أينT= عزم الدوران (نيوتن متر)،K= معامل الاحتكاك (0.10-0.18)،D= قطر البرغي (مم)،F= القوة المحورية المستهدفة (نيوتن؛ 50-75% من قوة خضوع البراغي)
خامسًا: اتجاهات التكنولوجيا الناشئة
- أنظمة الختم الذكية
- تدمج التوائم الرقمية (على سبيل المثال، Emerson Plantweb™) بيانات المستشعر للتنبؤ بالأعطال
- تستخدم المواد ذاتية الشفاء سبائك منخفضة الانصهار مغلفة بطبقة دقيقة (على سبيل المثال، معدن فيلد)
- المواد ذات درجات الحرارة العالية جدًا
- مركبات ZrB₂ المقواة بألياف SiC (>2000 درجة مئوية) للمركبات الأسرع من الصوت
- مادة Inconel 718 أحادية البلورة المطبوعة بتقنية ثلاثية الأبعاد تضاعف مقاومة الزحف ثلاث مرات
- التصنيع المستدام
- البولي يوريثين الحيوي (مشتق من زيت الخروع، Shore D 80) يحل محل المطاط البتروكيماوي
- يتيح التفكيك بالليزر إعادة تدوير قلب المعدن بنسبة 100%
سادسا. معايير تطبيق الصناعة
- محطات الغاز الطبيعي المسال(-162 درجة مئوية): ملفوف حلزوني من الفولاذ المقاوم للصدأ + جرافيت مقشر (>15 عامًا)
- محطات الطاقة الحرارية الأرضية(محلول ملحي H₂S 200 درجة مئوية/8 ميجا باسكال): حشية مسننة Hastelloy C276 + طلاء PTFE (8-10 سنوات)
- خطوط وقود الصواريخ(-183 درجة مئوية + اهتزاز): حلقة O من Ti-6Al-4V + طلاء Au (أكثر من 50 دورة)
- خزانات الهيدروجين(100 ميجا باسكال هشاشة الهيدروجين): ختم C ذاتي الطاقة + حاجز جزيئي (الهدف: 20 عامًا)
خاتمة
يُجسّد تطور أختام الشفة انتصار البشرية على التحديات الهندسية الصعبة، بدءًا من حلول القنب والزفت في الثورة الصناعية وصولًا إلى السبائك الذكية اليوم. ستُسرّع التطورات المستقبلية في علم جينوم المواد تطوير سبائك جديدة، بينما تُحقق تقنيات إنترنت الأشياء تنبؤًا دقيقًا بالتسربات دون إنذارات كاذبة. وهكذا، ستتطور أختام الشفة من حواجز سلبية إلى "وصلات ذكية" تُنظّم الضغط بفعالية. بالنسبة للمهندسين، يبقى إتقان اختيار الحشية الصحيحة، والتحكم الدقيق في التركيب، والمراقبة التنبؤية، الإطار الأساسي لتحسين هذه الأنظمة الحيوية.
