An Rohrleitungsübergängen mit hohen Temperaturen und hohem Druck, in den Spalten schnell rotierender Pumpenwellen oder beim Durchfluss hochkorrosiver Flüssigkeiten kann ein Dichtungsversagen in der Industrie zu Anlagenstillständen, sprunghaftem Anstieg des Energieverbrauchs und sogar schwerwiegenden Sicherheits- oder Umweltvorfällen führen. Hier erweisen sich Phenol-Baumwoll-Laminat und ähnliche Laminate – eine hochentwickelte Verbindung aus widerstandsfähigen Geweben und Harzen – als entscheidende Wahl für Ingenieure, um die letzte Verteidigungslinie zu schützen. Welche Eigenschaften begründen dieses breite Vertrauen?
Kernvorteile: Optimale Balance aus Stärke, Zähigkeit und Widerstandsfähigkeit
Aus robusten Basismaterialien wie Baumwolle oder synthetischen Fasern (z. B. Polyester, Polyamid) wird Phenolharz-Baumwolllaminat hergestellt, indem Gewebeschichten übereinandergelegt, mit Phenolharz imprägniert und unter Hitze und Druck zu einer einheitlichen Struktur ausgehärtet werden. Das Endprodukt zeichnet sich durch außergewöhnliche strukturelle Integrität aus und weist drei wesentliche Stärken auf:
- Überlegene Druckfestigkeit und Dimensionsstabilität:Die gewebte Faserverstärkung verleiht dem Material eine deutlich höhere Belastbarkeit als Gummi oder Kunststoff. Unter Hochdruckbedingungen (z. B. in Hydrauliksystemen, Kompressorkolbenringen) weist Phenolharzlaminat nur minimale Verformungen auf, gewährleistet so einen dauerhaften Dichtflächenkontakt und verhindert effektiv das Austreten von Medien. Es eignet sich besonders für Anwendungen, die „Null-Extrusion“ erfordern, während reiner Gummi unter hohem Druck häufig Extrusionsverformungen oder dauerhafte Schäden erleidet.
- Hervorragende Robustheit (Schlag- und Vibrationsfestigkeit):Das interne Fasernetzwerk bietet Widerstandsfähigkeit gegen Bruch durch Stöße und absorbiert kurzzeitige Belastungen durch Gerätevibrationen oder Erschütterungen. Dadurch eignet es sich ideal für oszillierende Bauteile wie Kolbenstangendichtungen oder Ventilscheiben – ein Vorteil gegenüber vielen Metalldichtungen, die zwar robust sind, aber keine Dämpfung bieten und unter starken Vibrationen anfällig für Materialermüdung oder Lochfraß sind.
- Hervorragende Hitze- und Chemikalienbeständigkeit:Phenolharz besitzt von Natur aus eine gute Hitzebeständigkeit (Phenollaminate halten typischerweise einem Dauereinsatz bei 120 °C bis 150 °C stand) und ist beständig gegenüber mittelstarken Säuren, Laugen und Kohlenwasserstofflösungsmitteln. Die Gewebeverstärkung verbessert die thermische Stabilität und die Formstabilität. Aufgrund dieser Eigenschaften eignet sich Phenollaminat hervorragend für Anwendungen wie Pumpendichtungsringe in Düngemittelwerken oder Ventildichtungen in Chemieanlagen.
Die „Verwandten“ von Phenollaminaten: Unterschiedliche Grundstoffe, unterschiedliche Stärken
Im Allgemeinen umfasst der Begriff „laminierte“ Materialien verschiedene harzimprägnierte Gewebe, die jeweils in bestimmten Bereichen herausragende Eigenschaften aufweisen:
- Phenol-Baumwoll-Laminat:Die Stärken liegen in der Hitzebeständigkeit, der Beständigkeit gegenüber Lösungsmitteln und der strukturellen Steifigkeit. Weit verbreitet sind sie für Hochtemperatur-Öldichtungen, chemische Ventile und Kompressorkolbenringe.
- Mit Nitrilkautschuk imprägniertes Gewebe (NBR-Laminat):Verwendet Nitrilkautschuk (NBR) für hervorragende Ölbeständigkeit (Mineralöl, Heizöl, Fett) und Verschleißfestigkeit. Eine gängige Wahl für Öldichtungen und Hydraulik-/Pneumatikdichtungen.
- PTFE-imprägniertes Gewebe (PTFE-Laminat):Es bietet außergewöhnliche chemische Beständigkeit, einen sehr niedrigen Reibungskoeffizienten und einen extrem breiten Temperaturbereich (-180 °C bis +260 °C), wobei die Druckfestigkeit im Allgemeinen etwas geringer ist als bei Phenolharzlaminat. Es wird häufig für Dichtungen in stark korrosiven Umgebungen oder überall dort eingesetzt, wo ein schmierungsfreier Betrieb erforderlich ist.
- Naturkautschuk/Neopren-Laminat:Priorisiert Ozon- und Witterungsbeständigkeit, die häufig bei Dichtungen zum Einsatz kommt, die Witterungseinflüssen ausgesetzt sind.
Präzisionsfertigung ermöglicht wichtige Anwendungsvorteile
Laminierte Werkstoffe werden typischerweise durch sorgfältige Form- oder Laminierverfahren hergestellt und bieten zwei wesentliche Vorteile:
- Formvielfalt und Präzision:Kann zu komplexen Dichtungskomponenten wie Dichtungen, Unterlegscheiben, V-Ringen/Lippendichtungen und Abstreifer/Schabern geformt werden.
- Kosteneffizienz (im Vergleich zu Speziallegierungen):In den meisten Anwendungsbereichen bieten Laminate eine Leistungsfähigkeit, die weit über die von gewöhnlichem Gummi/Kunststoff hinausgeht und sich speziellen Metalldichtungen annähert oder diese manchmal sogar ersetzt – und das zu deutlich überschaubareren Kosten.
Hauptanwendungen: Schutz kritischer Druckpunkte
Diese Eigenschaften machen Laminatwerkstoffe in anspruchsvollen Dichtungsumgebungen unverzichtbar:
- Hochdruck-Hydraulikdichtungen:Stützringe, Verschleißringe, Stützringe in Pumpen, Zylindern – Widerstandsfähigkeit gegen Extrusion unter extremem Druck.
- Hochleistungsfähige Kolbendichtungen:Kolben- und Stangendichtungen in Hydraulikzylindern.
- Hochtemperatur-Öldichtungen / Chemikaliendichtungen:Dichtungen und Dichtringe in Ventilen, Pumpen und Rührwerken in Raffinerien und Chemieanlagen.

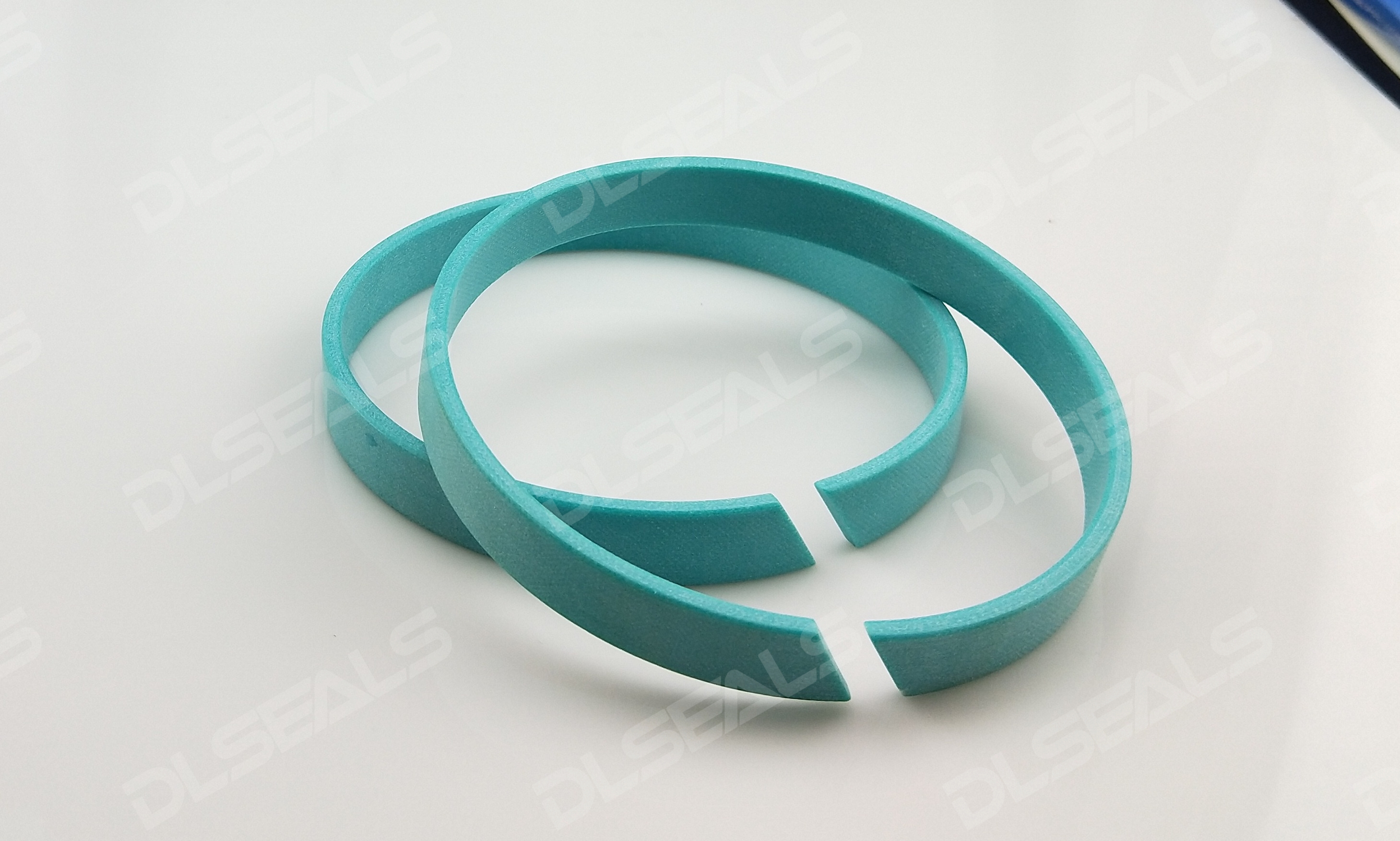

- Kompressor-Kolbenringe und Führungsringe:Beständigkeit gegenüber hohen Temperaturen und geschmierter Hochgeschwindigkeitsreibung.
- Hochleistungsdichtungen:Flanschdichtungen und Mannlochdeckeldichtungen, die eine hohe Festigkeit und Temperaturbeständigkeit erfordern.
Auswahlkriterien:
Bei der Auswahl von Laminatwerkstoffen müssen kritische Faktoren berücksichtigt werden:
- Medienkompatibilität:Stellen Sie sicher, dass das Material die jeweilige Flüssigkeit oder das jeweilige Gas verträgt (z. B. ist NBR schwach gegenüber starken Lösungsmitteln, Phenolharz gegenüber starken Laugen).
- Betriebstemperaturbereich:Die Dauereinsatztemperatur des Materials darf nicht überschritten werden, um eine Zersetzung oder Versprödung zu vermeiden.
- Druck und Geschwindigkeit:Die Materialstruktur muss den einwirkenden Lasten standhalten.
- Anforderungen an Reibung und Verschleiß:PTFE-Laminat bietet einen sehr niedrigen Reibungskoeffizienten für präzise Bewegungen; die Verschleißfestigkeit kann durch spezifische Verstärkungen verbessert werden.
- Einhaltung gesetzlicher Bestimmungen:Für entsprechende Anwendungen sind Zertifizierungen für Lebensmittelqualität oder Trinkwasserqualität (z. B. FDA, WRAS) erforderlich.
Abschluss
Phenolharz-Baumwolllaminate und verwandte Laminatdichtungen bieten ein optimales Verhältnis von Leistung, Kosten und Zuverlässigkeit für den industriellen Fortschritt. Dank ihrer einzigartigen Kombination aus Druckbeständigkeit, Schlagfestigkeit und thermischer/chemischer Beständigkeit erfüllen sie unauffällig die wichtige Aufgabe, Leckagen zu verhindern, den Anlagenbetrieb aufrechtzuerhalten und die Produktionssicherheit zu gewährleisten. In Umgebungen mit dauerhaft hohem Druck oder korrosiven Medien erweisen sich diese gewebeverstärkten Dichtungen als äußerst robuste und zuverlässige Schutzmechanismen. Sie sind in der modernen Industrie unverzichtbar.
Veröffentlichungsdatum: 20. August 2025
