Dichtringe sind die Kernkomponenten von Hydraulikzylindern und bestimmen maßgeblich deren Dichtleistung, Druckbelastbarkeit und Lebensdauer. Im Folgenden finden Sie eine detaillierte Übersicht wichtiger Informationen zu Dichtringen:
I. Kernfunktionen von Dichtungsringen
- 1.Hydraulikölleckage verhindern
• Sicherstellen, dass kein Hydrauliköl aus dem abgedichteten Ölkreislauf austritt und der Druck stabil bleibt (Grundlage des Pascalschen Gesetzes). - 2.Blockiert äußere Verunreinigungen
• Verhindern Sie, dass Staub, Feuchtigkeit usw. in das Hydrauliksystem gelangen, um Ölverunreinigungen und Teileverschleiß zu vermeiden. - 3.Reibungsverluste reduzieren
• Bestimmte Dichtungen (z. B. Führungsringe) minimieren die Reibung zwischen Metallteilen und verlängern so die Lebensdauer von Kolben und Zylinder.
II. Arten und Positionen von Dichtungsringen
| Typ | Standort | Merkmale |
|---|---|---|
| O-Ring | Statische Dichtungen (Endkappen, Ventilblockschnittstellen) | Kostengünstig, hohe Elastizität; füllt Lücken durch Kompression (dichtet unter hohem Druck besser ab) |

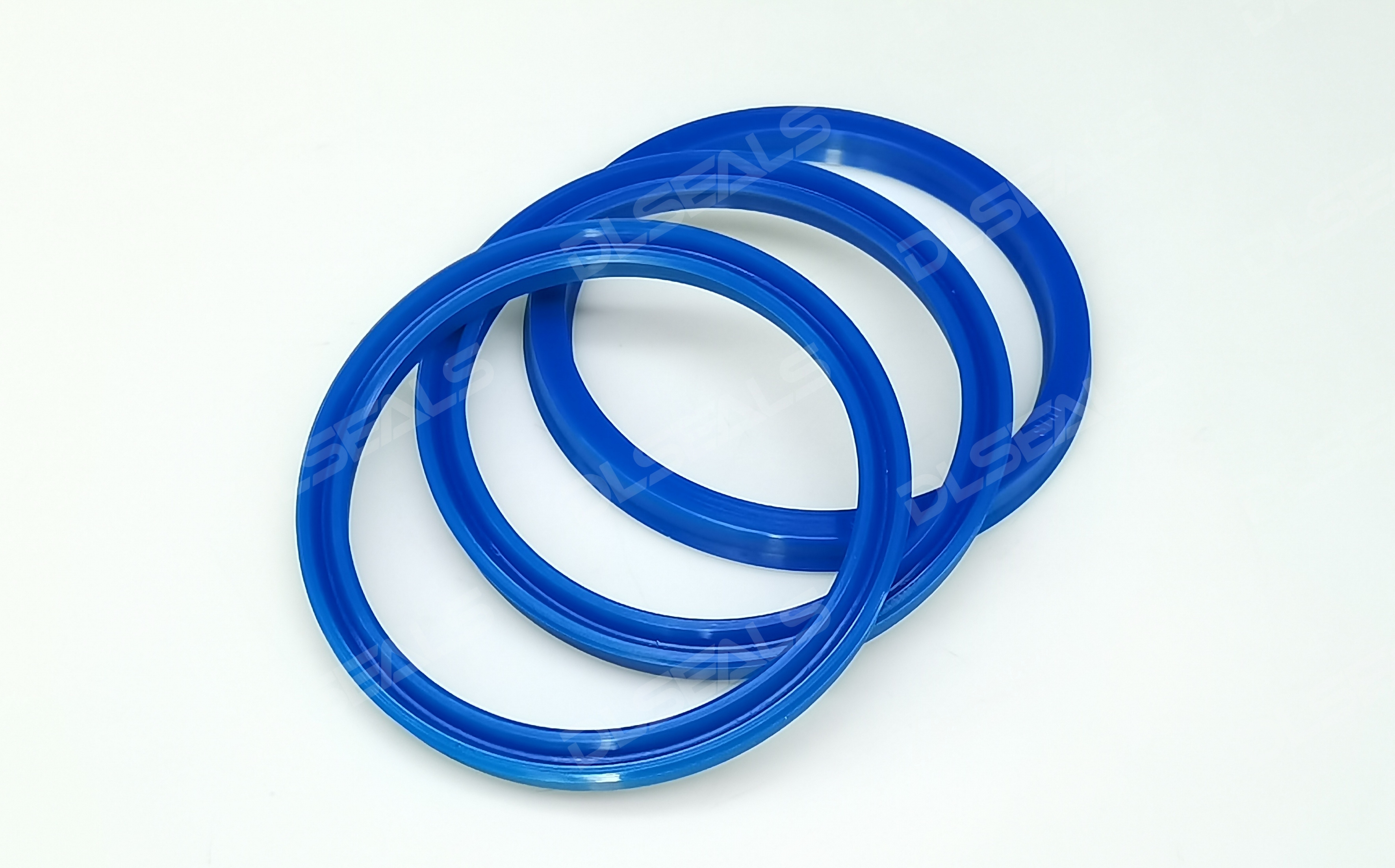

| U-Ring (Lippendichtung) | Dynamische Dichtungen (Kolben, Kolbenstange) | Die Lippenstruktur zieht sich unter Druck automatisch gegen die Zylinderwand zusammen; geringe Reibung bei niedrigem Druck, verbesserte Abdichtung bei hohem Druck |
| V-Kombinationsdichtungen | Hochdruck-Kolbenstangendichtungen | Mehrschichtige Stapelung (3–5 Segmente); hohe Druckbeständigkeit (>70 MPa), Extrusionsbeständigkeit |
| Abstreiferdichtung | Äußeres Ende der Kolbenstange | Entfernt Staub und Öl von der Staboberfläche; erste Barriere gegen Verunreinigungen |
| Führungs-/Verschleißring | Beide Seiten des Kolbens | Verhindert Metall-auf-Metall-Kontakt; reduziert Reibung und exzentrischen Verschleiß (hält den Kolben zentriert) |
III. Materialauswahl und -vergleich
Gängige Materialien müssen vier Kriterien erfüllen:Ölbeständigkeit, Druckbeständigkeit, Temperaturbeständigkeit, Verschleißfestigkeit.
| Material | Eigenschaften | Anwendungsszenario |
|---|---|---|
| Nitril (NBR) | Ausgezeichnete Ölbeständigkeit (Mineralöl); kostengünstig; Temperaturbereich: -30 °C bis 120 °C | Niederdruck-/Mitteldruck-Wälzheber (O-Ringe/U-Ringe) |
| Polyurethan (PU) | Hervorragende Verschleiß- und Extrusionsbeständigkeit; hohe Druckbeständigkeit; geringe Hydrolysebeständigkeit | Hochdruck-Kolbendichtungen (U/V-Ringe) |
| Fluorkautschuk (FKM) | Hohe Temperaturbeständigkeit (-20 °C bis 200 °C); Beständigkeit gegen chemische Korrosion und Kraftstoffkorrosion; teuer | Hochtemperatur-/Spezialöl (z. B. für die Luftfahrt) |
| PTFE (Teflon®) | Extrem niedrige Reibung; chemische Korrosionsbeständigkeit; erfordert eine Gummielastomer-Unterstützung | Führungsringe, Hochgeschwindigkeitsdichtungen |
IV. Häufige Ursachen für Dichtungsversagen
- 1.Alterung/Rissbildung
• Langfristige Einwirkung von Hitze/Ozon führt zur Aushärtung von Gummi und zum Verlust der Elastizität (NBR zersetzt sich schnell bei >120°C). - 2.Extrusionsschäden
• Überdruck oder zu große Spalten drücken Dichtungen in Metallspalten (bei Hochdruckanwendungen sind Antiextrusionsringe erforderlich). - 3.Gebrauchsspuren/Kratzer
• Ölverunreinigung, Kolbenstangenrost oder Riefenbildung (Kratzer >5µm können Dichtungen beschädigen). - 4.Unsachgemäße Installation
• Überdehnung führt zu dauerhafter Verformung; Grate in den Dichtungsnuten beschädigen die Dichtlippen.
V. Wartungs- und Austauschrichtlinien
- 1.Regelmäßige Inspektion
• Prüfen Sie auf Öllecks (Öltropfen an der Pleuelstange = Hauptdichtungsschaden); schwaches Anheben kann auf interne Leckagen hinweisen (Beschädigung der Kolbendichtung). - 2.Reinigung und Schutz
• Nach Gebrauch die Kolbenstange zurückziehen; während der Lagerung Druck abbauen. - 3.Professioneller Austausch
• Ersetzen Sie die Dichtungen durch Sätze, die der Größe/dem Material des Originalteils entsprechen; verwenden Sie dafür das dafür vorgesehene Werkzeug (vermeiden Sie starkes Zusammendrücken). - 4.Schmierstoffanforderungen
• Hydrauliköl auf die Dichtungen während der Montage auftragen (trockene Reibung verbrennt die Lippen).
⚠️Warnung: Hydrauliköllecks/Dichtungsdefekte können folgende Folgen haben:
• Plötzliche Lastabfälle (Gefahr!)
• Unzureichender Systemdruck (Heben des Motors nicht möglich)
• Verunreinigungen blockieren Hydraulikventile
VI. Technologische Trends
• Verbunddichtungenz. B. PTFE-Beschichtung + Gummibasis (geringe Reibung + hohe Elastizität)
• Intelligente ÜberwachungEingebaute Sensoren erkennen abnormale Druck-/Temperaturwerte in Dichtungen.
• Langlebige Materialien: Hydrierter Nitrilkautschuk (HNBR) mit einer Temperaturbeständigkeit bis zu 150°C.
Obwohl klein, sind Dichtungsringe die „Lebensader“ von Hydraulikhebern. Die richtige Auswahl und Wartung erhöhen die Zuverlässigkeit erheblich – insbesondere bei Autoreparaturen und schweren Maschinen, wo redundante Sicherheit oberste Priorität hat!Dichtringe sind die Kernkomponenten von Hydraulikzylindern und bestimmen maßgeblich deren Dichtleistung, Druckbelastbarkeit und Lebensdauer. Im Folgenden finden Sie eine detaillierte Übersicht der wichtigsten Informationen zu Dichtringen: I. Kernfunktionen von Dichtringen
1. Hydraulikölleckage verhindern: Sicherstellen, dass kein Hydrauliköl aus dem geschlossenen Ölkreislauf austritt und der Druck stabil bleibt (Grundlage des Pascalschen Gesetzes). 2. Fremdkörper fernhalten: Staub, Feuchtigkeit usw. vom Eindringen in das Hydrauliksystem abhalten, um Ölverunreinigungen und Verschleiß zu vermeiden. 3. Reibungsverluste reduzieren: Dichtungen (z. B. Führungsringe) minimieren die Reibung zwischen Metallteilen und verlängern so die Lebensdauer von Kolben und Zylinder.
II. Arten und Positionen von Dichtringen Art Position Eigenschaften O-Ring Statische Dichtungen (Endkappen, Ventilblockschnittstellen) Kostengünstig, hohe Elastizität; füllt Spalten durch Kompression (dichtet unter hohem Druck besser ab) U-Ring (Lippendichtung) Dynamische Dichtungen (Kolben, Kolbenstange) Die Lippenstruktur zieht sich unter Druck automatisch gegen die Zylinderwand zusammen; geringe Reibung bei niedrigem Druck, verbesserte Abdichtung bei hohem Druck V-Kombinationsdichtungen Hochdruck-Kolbenstangendichtungen Mehrlagige Stapelung (3–5 Segmente); hohe Druckbeständigkeit (>70 MPa), Antiextrusion Abstreifdichtung Außenende der Kolbenstange Schabt Staub/Öl von der Stangenoberfläche ab; erste Barriere gegen Verschmutzung Führungs-/Verschleißring Beidseitig des Kolbens Verhindert Metall-auf-Metall-Kontakt; reduziert Reibung und exzentrischen Verschleiß (hält den Kolben zentriert) III. Materialauswahl & -vergleich Gängige Werkstoffe müssen vier Kriterien erfüllen: Ölbeständigkeit, Druckbeständigkeit, Temperaturbeständigkeit und Verschleißfestigkeit. Materialeigenschaften Anwendungsszenario Nitril (NBR) Ausgezeichnete Ölbeständigkeit (Mineralöl); kostengünstig; Temperaturbereich: -30 °C bis 120 °C Niedrig-/Mitteldruck-Winkel (O-Ringe/U-Ringe) Polyurethan (PU) Überlegene Verschleiß-/Extrusionsbeständigkeit; hohe Drucktoleranz; geringe Hydrolysebeständigkeit Hochdruck-Kolbendichtungen (U-/V-Ringe) Fluorkautschuk (FKM) Hochtemperaturbeständigkeit (-20 °C bis 200 °C); Beständigkeit gegen chemische Korrosion/Kraftstoffe; teuer Hochtemperatur-/Spezialöle (z. B. Luftfahrt) PTFE (Teflon®) Extrem niedrige Reibung; Beständigkeit gegen chemische Korrosion; erfordert Gummielastomer-Unterstützung Führungsringe, Hochgeschwindigkeitsdichtungen IV. Häufige Ursachen für Dichtungsausfälle
1. Alterung/Rissbildung • Langfristige Einwirkung von Hitze/Ozon härtet Gummi aus und führt zu Elastizitätsverlust (NBR zersetzt sich schnell oberhalb von 120 °C). 2. Extrusionsschäden • Überdruck oder zu große Spaltmaße pressen Dichtungen in Metallspalten (Hochdruckanwendungen erfordern Antiextrusionsringe). 3. Verschleiß/Kratzer • Ölverschmutzung, Kolbenstangenrost oder Riefenbildung (Kratzer > 5 µm können Dichtungen beschädigen). 4. Unsachgemäße Installation • Überdehnung verursacht dauerhafte Verformung; Grate in Dichtungsnuten beschädigen die Dichtlippen.
V. Richtlinien für Wartung und Austausch
1. Regelmäßige Inspektion • Auf Öllecks prüfen (Öltropfen an der Kolbenstange = Hauptdichtungsschaden); schwaches Anheben kann auf interne Leckage hinweisen (beschädigte Kolbendichtung). 2. Reinigung und Schutz • Kolbenstange nach Gebrauch zurückziehen; Druck während der Lagerung abbauen. 3. Fachgerechter Austausch • Dichtungen satzweise in OEM-Größe/-Material ersetzen; Spezialwerkzeug verwenden (starkes Zusammendrücken vermeiden). 4. Schmierung • Hydrauliköl während der Montage auf die Dichtungen auftragen (Trockenreibung verbrennt die Dichtlippen).
⚠️ Warnung: Hydrauliköllecks/Dichtungsausfälle können folgende Folgen haben: • Plötzlicher Lastabfall (Gefahr!) • Unzureichender Systemdruck (Heben funktioniert nicht) • Verstopfung der Hydraulikventile durch Verunreinigungen VI. Technologische Trends • Verbunddichtungen: z. B. PTFE-Beschichtung + Gummibasis (geringe Reibung + hohe Elastizität) • Intelligente Überwachung: Eingebettete Sensoren erkennen anormale Drücke/Temperaturen in den Dichtungen. • Langlebige Materialien: Hydrierter Nitrilkautschuk (HNBR) mit Temperaturbeständigkeit bis 150 °C. Obwohl klein, sind Dichtungsringe die „Lebensader“ von Hydraulikhebern. Die richtige Auswahl und Wartung erhöhen die Zuverlässigkeit erheblich – insbesondere in der Kfz-Reparatur und im Schwermaschinenbau, wo redundante Sicherheit von größter Bedeutung ist!
Veröffentlichungsdatum: 12. August 2025
