Federbetätigte Dichtungen (Vollkontaktdichtungen): Die Dichtungslösung für extreme Betriebsbedingungen

I. Kernprinzip: Federbetätigte, umlaufende Abdichtung​

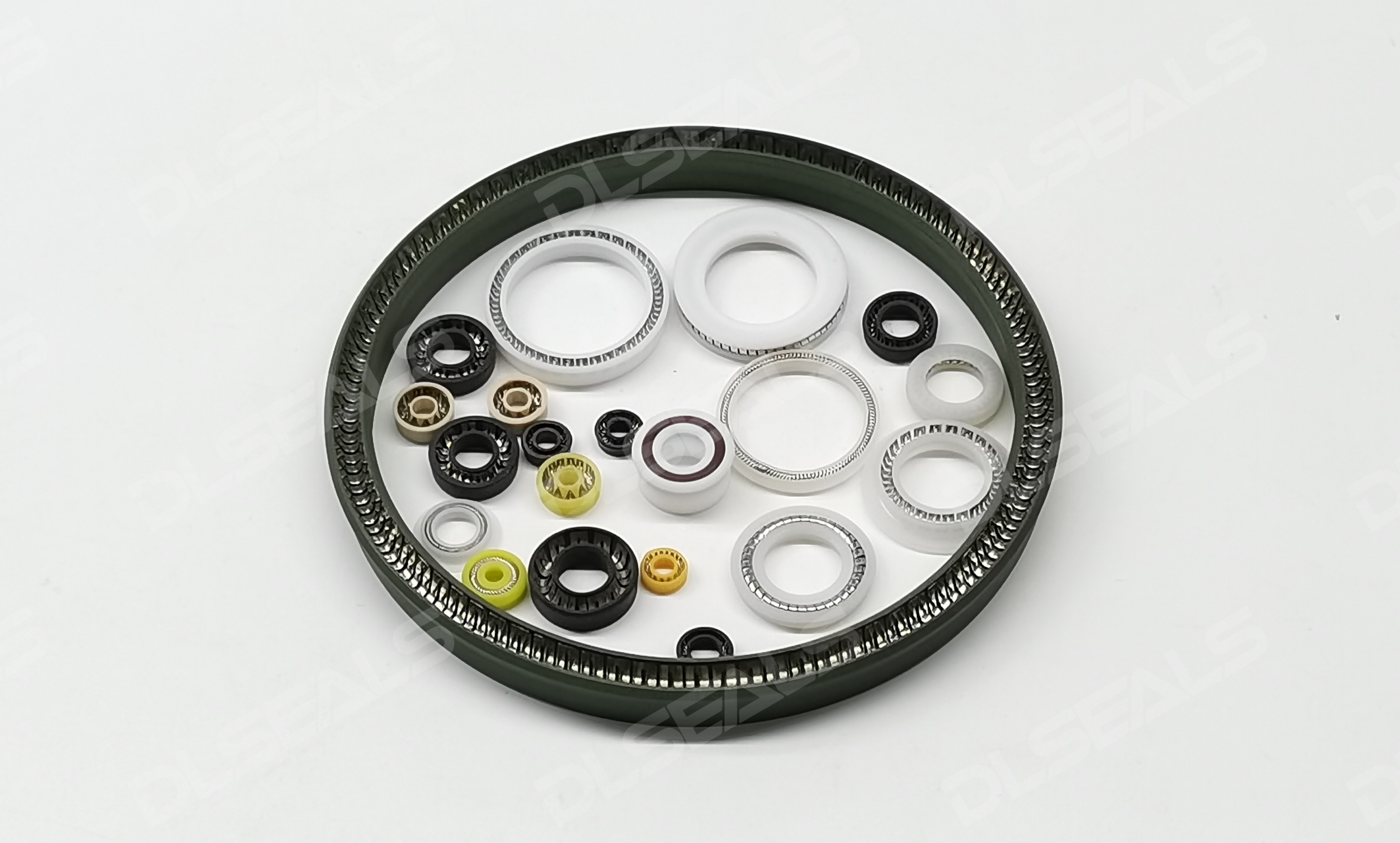

Die federbetätigte Dichtung (oft auch als Federdichtung oder Federdichtung bezeichnet) ist ein Präzisionsdichtungselement, bestehend aus einer flexiblen Dichtlippe und einer Hochleistungsmetallfeder. Ihr Funktionsprinzip beruht auf der kontinuierlichen Radialkraft der internen Feder, die einen vollflächigen, engen Kontakt zwischen der weichen Dichtlippe und der Wellen- oder Bohrungsoberfläche gewährleistet.

1. ​FedervorspannungDie interne Feder erzeugt bei der Installation eine anfängliche Vorspannkraft, die eine effektive Abdichtung auch bei Null- oder niedrigem Systemdruck gewährleistet.
2. ​Druckadaptive LeistungssteigerungMit steigendem Systemdruck wirkt der Mediendruck auf die Rückseite der Dichtlippe, wodurch der Kontaktdruck weiter erhöht wird und ein „selbstverstärkender“ Dichtungseffekt entsteht.
3. ​Vollständige KontaktgarantieDie einzigartige Federkonstruktion ermöglicht es der Dichtlippe, dynamische Fehler wie Rundlauf und Exzentrizität automatisch auszugleichen und so einen gleichmäßigen Kontakt über 360° aufrechtzuerhalten.

​II. Wesentliche technische Vorteile​

1. ​Anpassungsfähigkeit an extreme Bedingungen:
   • Temperaturbereich: -200 °C bis +400 °C (abhängig von der Materialkombination)
   • Druckbereich: Vakuum bis 140 MPa
   • Oberflächengeschwindigkeit: Bis zu 20 m/s
2. ​Hervorragende Dichtungsleistung:
   • Leckagekontrolle: <0,01 ml/min (unter Standardbedingungen)
   • Reibungskoeffizient: 0,02–0,08 (deutlich niedriger als bei O-Ringen)
3. ​Langlebiges Design:
   • Haltbarkeit: Die Lebensdauer kann unter Standardbedingungen 5 bis 10 Mal höher sein als die von O-Ringen.
   • Verschleißkompensation: Die Feder gleicht den Verschleiß der Lippe kontinuierlich aus.
4. ​Vielfalt der Materialkombinationen:

   Die Leistungsfähigkeit der Dichtung hängt maßgeblich von der Wahl des Dichtlippenmaterials ab, das anhand von Temperatur-, chemischer Beständigkeit und Verschleißanforderungen ausgewählt wird. Gängige Materialien sind Polytetrafluorethylen (PTFE), bekannt für seine chemische Inertheit und geringe Reibung, das typischerweise in Chemiepumpen und Ultrahochvakuumanwendungen im Temperaturbereich von -100 °C bis +260 °C eingesetzt wird. Ultrahochmolekulares Polyethylen (UHMWPE) bietet hohe Verschleißfestigkeit zu geringeren Kosten und eignet sich für Lebensmittelmaschinen und die Wasseraufbereitung im Temperaturbereich von -50 °C bis +80 °C. Gefüllte PTFE-Compounds bieten verbesserte Verschleißfestigkeit und Extrusionsbeständigkeit für anspruchsvolle Hydrauliksysteme und Kompressoren mit einem ähnlichen Temperaturbereich wie reines PTFE. Für höchste Anforderungen an Temperatur und Festigkeit wird Polyetheretherketon (PEEK) verwendet, das im Temperaturbereich von -100 °C bis +315 °C in der Luft- und Raumfahrt sowie im Energiesektor eingesetzt werden kann.

​III. Wichtigste Strukturtypen​

1. ​Standardmäßige federbetätigte Dichtung: Verfügt über eine einfache Federkonstruktion und bietet somit eine wirtschaftliche und praktische Lösung, die für die meisten Dreh- und Hubanwendungen geeignet ist.
2. ​Doppelfederdichtung: Verfügt über eine redundante Federkonstruktion, die die Zuverlässigkeit bei Anwendungen mit extremen Druckschwankungen oder bei denen Sicherheit von entscheidender Bedeutung ist, deutlich erhöht.
3. ​Spezialisierte VariantenDazu gehören:Schabertypendie eine Staublippe für kontaminierte Umgebungen integrieren undVerbindungstypenmit mehreren Lippen für bidirektionale Abdichtung.

​IV. Wichtigste Auswahlkriterien​

1. ​Analyse der ServicebedingungenZu den kritischen Parametern gehören die chemischen Eigenschaften des Mediums im Hinblick auf die Kompatibilität, der Betriebstemperaturbereich unter Berücksichtigung der thermischen Ausdehnung, die Druckcharakteristika einschließlich Spitzendruck und Schwankungsfrequenz sowie die Art der Bewegung (rotierend, hin- und hergehend oder statisch).
2. ​Leitfaden zur FrühlingsauswahlDas Federmaterial wird aufgrund seiner Umweltverträglichkeit ausgewählt:Edelstahl 316für allgemeine korrosive Bedingungen,Hastelloyfür starke Säuren/Laugen undElgiloy-Legierungfür hohe Belastungen und lange Lebensdauer.
3. ​Grundlagen der InstallationsplanungEine korrekte Konstruktion ist entscheidend und beinhaltet die Verwendung von Nuten, die Normen wie ISO 6194 entsprechen, das Erreichen einer optimalen Wellen-/Bohrungsoberflächenrauheit von Ra 0,2-0,8 μm und die Sicherstellung einer ausreichenden Oberflächenhärte, typischerweise HRC ≥ 45.

​V. Typische Anwendungsszenarien​

Diese Dichtungen sind in anspruchsvollen Anwendungen in verschiedenen Branchen unverzichtbar.extreme chemische VerarbeitungSie dichten Rührwerkswellen in Hochtemperatur-Hochdruckreaktoren ab und fördern stark korrosive Medien in Pumpensystemen.Energiesektorwird von ihnen für Blowout-Preventer-Regelventile in Öl- und Gasfeldern sowie für Hauptpumpenwellendichtungen in Kernkraftwerken verwendet.Hochwertige FertigungAnwendungsgebiete umfassen Dichtungen für Roboter zur Handhabung von Halbleiterwafern und Aktuatoren für die Luft- und Raumfahrt. Sie sind außerdem von entscheidender Bedeutung für …spezielle Umgebungenwie Dichtungen für kryogene Flüssigwasserstoffpumpen und Druckkompensationssysteme in Tiefseeanlagen.

​VI. Installations- und Wartungsspezifikationen​

1. ​Vorinstallationsprüfung: Stellen Sie sicher, dass die Feder unbeschädigt ist und die Kontaktflächen sauber und frei von Verunreinigungen sind.
2. ​Professionelle Installationswerkzeuge: Verwenden Sie Montagehülsen, um Beschädigungen der Dichtlippe während der Montage zu vermeiden, und vermeiden Sie die Verwendung scharfer Werkzeuge, die die Dichtung beeinträchtigen könnten.
3. ​Betriebsüberwachung: Überwachen Sie Leckagen während der anfänglichen Einlaufphase und prüfen Sie regelmäßig während der gesamten Nutzungsdauer, ob ein Vorspannungsverlust vorliegt.

​VII. Technischer Ausblick​

Die Zukunft federbetätigter Dichtungen liegt in einer stärkeren Integration und fortschrittlichen Materialien. Dies umfasst die Entwicklung von …intelligente Dichtungenmit integrierten Sensoren zur Echtzeit-Zustandsüberwachung und vorausschauenden Wartung. Neue Materialanwendungen zeichnen sich ab, wie zum Beispiel …selbstschmierende NanokompositeundFedern aus FormgedächtnislegierungDarüber hinausmaßgeschneiderte Lösungenwird durch personalisiertes Design auf Basis digitaler Zwillinge und Rapid-Prototyping-Fertigungstechnologien optimiert.

​Abschluss​

Federbetätigte Dichtungen erreichen dank ihrer ausgeklügelten Feder- und Lippenkonstruktion eine Dichtheit und Anpassungsfähigkeit an extreme Bedingungen, die mit herkömmlichen Dichtungen kaum zu erreichen ist. Für die erfolgreiche Auswahl und Anwendung müssen Medium, Betriebsparameter und Anlagenanforderungen sorgfältig berücksichtigt werden, um das am besten geeignete Material und die optimale Konstruktion zu bestimmen. Durch die kontinuierliche Weiterentwicklung neuer Materialien und Verfahren werden diese Dichtungen künftig in einem noch breiteren Spektrum industrieller Anwendungen eine Schlüsselrolle spielen.
