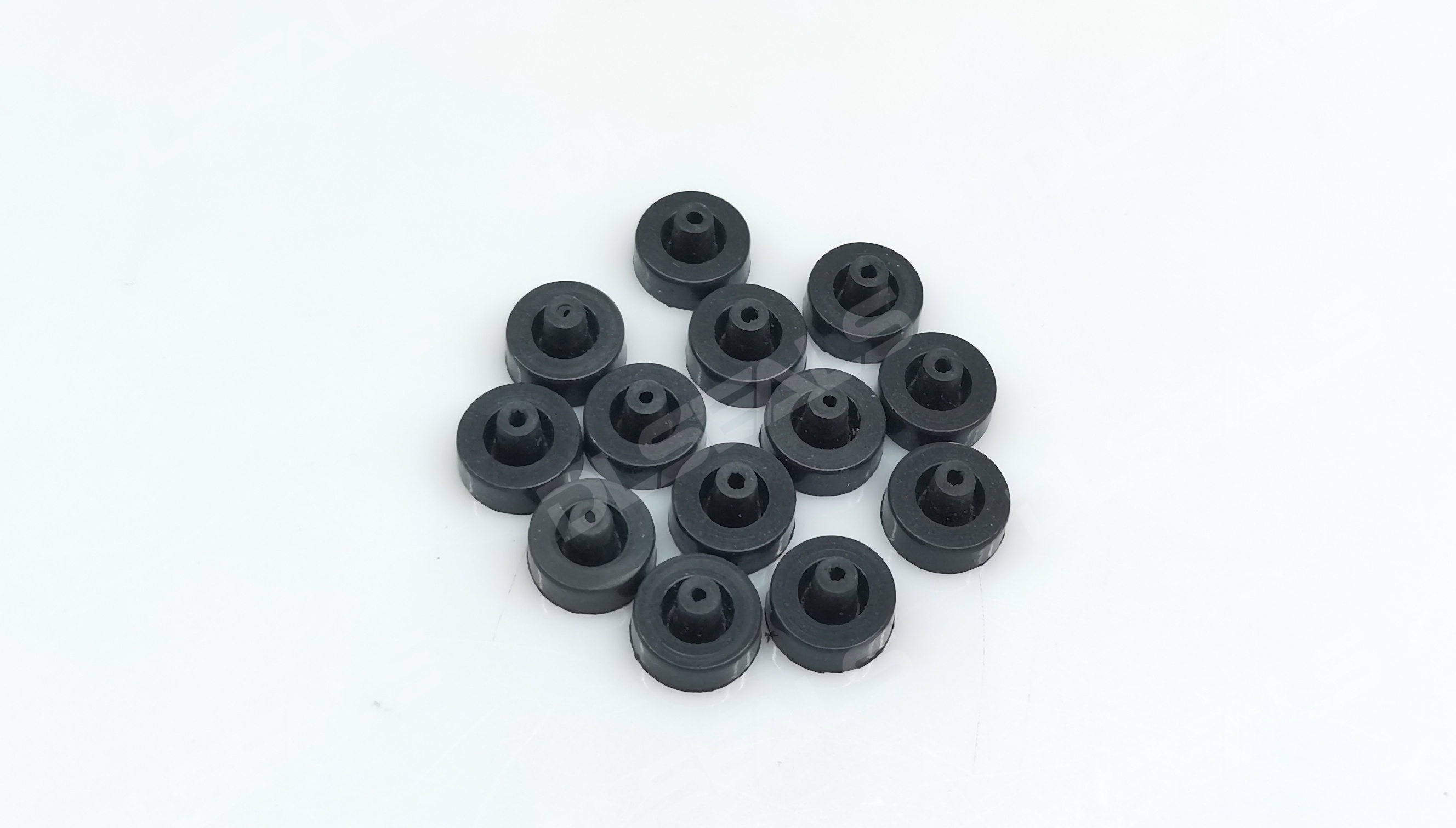

La membrane du distributeur est un composant fonctionnel essentiel de l'équipement, assurant les fonctions principales d'alimentation en fluide, de régulation de la pression et d'étanchéité. Véritable cœur du système d'alimentation, ses performances influent directement sur la précision et la stabilité du dosage, ainsi que sur la durée de vie de l'équipement. Cet article analysera en détail le rôle clé de ce composant de précision, en abordant les propriétés des matériaux, les principes de fonctionnement, les cas d'application et les innovations technologiques.
Fonctions principales et propriétés des matériaux du diaphragme de la machine de distribution
La membrane est l'élément central d'étanchéité et de régulation de pression du système d'alimentation en fluide de la machine de distribution. Généralement fabriquée en matériaux flexibles, elle assure un dosage précis de la colle liquide grâce à une déformation périodique. Ses principales fonctions sont les suivantes :
Isolation des fluides : isoler complètement le fluide moteur (tel que l’air comprimé) du liquide de colle afin d’éviter toute contamination ou réaction chimique ;
Transmission de pression : convertir la pression de l'air ou la pression hydraulique en puissance de refoulement du liquide de colle pour assurer un débit stable ;
Étanchéité dynamique : maintenir l'étanchéité sous haute pression (jusqu'à plusieurs dizaines de MPa) pour éviter les fuites.
Sélection des matériaux :
Le polytétrafluoroéthylène (PTFE) possède une excellente résistance à la corrosion (résistant aux acides forts, aux alcalis forts et aux solvants organiques), un faible coefficient de frottement (usure réduite) et une large plage d'adaptabilité à la température (-200℃~260℃), et constitue un matériau idéal pour les diaphragmes haut de gamme ;
Caoutchouc fluoré (FKM) : convient aux scénarios d'étanchéité dynamique à haute température (inférieure à 200 °C), avec à la fois élasticité et résistance à l'huile ;
Matériaux composites stratifiés : tels que le composite de treillis en PTFE et en acier inoxydable, pour améliorer la résistance à la compression et la résistance à la fatigue.
Principe de fonctionnement du diaphragme dans un distributeur de colle
Le diaphragme du distributeur de colle assure un contrôle précis du fluide grâce à une déformation périodique, et son processus de fonctionnement peut être divisé en trois étapes :
Étape d'aspiration de la colle : le système d'entraînement (pression d'air ou pression hydraulique) pousse le diaphragme pour le déformer d'un côté, le volume de la cavité de colle augmente et une pression négative est formée pour aspirer la colle ;
Phase de maintien de la pression : le diaphragme maintient l'état de déformation, maintient la pression de la cavité de colle stable et assure une distribution continue de colle ;
Étape de décharge de la colle : le système d’entraînement fonctionne en sens inverse, le diaphragme se réinitialise et comprime la cavité de colle, puis pousse la colle pour qu’elle soit délivrée avec précision par la tête de distribution de colle.
Avantages techniques :
Absence de pollution : la conception d'isolation physique empêche la colle d'entrer en contact avec le fluide de conduite, ce qui est particulièrement adapté aux environnements à haute propreté tels que les secteurs médical et électronique ;
Longue durée de vie : les matériaux polymères tels que le PTFE sont résistants à l'usure et peuvent supporter des millions de cycles de déformation ;
Haute précision : la quantité de déformation est linéairement liée à la pression, et grâce au système de contrôle en boucle fermée, l'erreur de débit peut être contrôlée à ±1 % près.
Scénarios d'application et besoins de l'industrie
La membrane du distributeur est largement utilisée dans les domaines exigeant un contrôle précis des fluides. Voici quelques exemples d'utilisation :
industrie de la fabrication électronique
Lors de l'application de pâte à braser sur les cartes PCB et de l'encapsulation des puces, le diaphragme doit résister à la force de cisaillement de la colle à haute viscosité (telle que la résine époxy) pour assurer la régularité du flux ;
Par exemple, lors du collage d'écrans de smartphones, la stabilité du diaphragme influe directement sur l'uniformité et le rendement de la couche de colle.
industrie automobile
Pour le revêtement précis des mastics de carrosserie et de la colle d'encapsulation des blocs-batteries, il est nécessaire de s'adapter aux environnements de durcissement à haute température (150℃~180℃) et aux conditions de vibration ;
Le revêtement isolant en colle des bobines de moteur des véhicules à énergies nouvelles exige que le diaphragme présente une résistance à la corrosion électrochimique.
production de dispositifs médicaux
Dans l'assemblage des seringues jetables et des sets de perfusion, la micro-distribution de silicone médical exige que le diaphragme atteigne une précision de niveau de 0,01 ml ;
Les matériaux biocompatibles (tels que le PTFE de qualité médicale) permettent d'éviter le risque de contamination par la colle.
Optique de précision et semi-conducteurs
Dans des scénarios tels que le collage de lentilles et l'encapsulation de plaquettes, le diaphragme doit fonctionner dans un environnement exempt de poussière et être résistant au nettoyage aux solvants (tels que l'alcool isopropylique).
Innovation technologique et tendances futures
Percées en science des matériaux
PTFE nano-amélioré : En ajoutant des nanotubes de carbone ou du graphène, la résistance au fluage et la conductivité thermique du diaphragme sont améliorées pour s'adapter à des scénarios de pression ultra-élevée (>50 MPa) ;
Matériaux à réponse intelligente : Développer des matériaux polymères thermosensibles ou sensibles à la pression, et le diaphragme peut ajuster automatiquement sa déformation pour obtenir un contrôle adaptatif du débit.
Optimisation de la conception structurelle
Structure composite multicouche : Adoptant une conception d'empilement métal-polymère, prenant en compte la résistance et la flexibilité, et prolongeant la durée de vie ;
Intégration de la miniaturisation : développer des diaphragmes ultra-minces de l'ordre du millimètre pour les besoins de distribution microélectronique, prenant en charge une régulation de débit de l'ordre de 0,1 μm.
Intelligence et numérisation
Capteurs intégrés : Intégrer des capteurs de contrainte à la surface du diaphragme pour surveiller en temps réel l’état de déformation et de fatigue afin de réaliser une maintenance prédictive ;
Technologie du jumeau numérique : Optimisation de la trajectoire du diaphragme grâce à des modèles de simulation afin de réduire les pertes d’énergie.
Recommandations en matière de sélection et d'entretien
Paramètres de sélection clés
Pression nominale : à sélectionner en fonction de la pression de service maximale de la machine de distribution (par exemple 10 MPa, 30 MPa) ;
Compatibilité chimique : Il est nécessaire d'adapter le type de colle (acide, alcaline ou à base de solvant) ;
Durée de vie en déformation : le diaphragme en PTFE a généralement une durée de vie nominale ≥ 5 millions de cycles.
stratégie de maintenance
Inspection régulière : vérifier la présence de fissures ou de déformations permanentes à la surface du diaphragme ;
Nettoyage et entretien : Utiliser des agents de nettoyage spéciaux (tels que des solvants fluorocarbonés) pour éliminer les résidus de colle afin d'éviter le vieillissement du matériau ;
Remplacement préventif : Dans des conditions de haute pression continue, il est recommandé de remplacer le diaphragme tous les 6 à 12 mois.
Conclusion
Bien que petite, la membrane des doseuses est un élément indispensable, souvent méconnu, de la fabrication de précision. De l'électronique grand public à l'aérospatiale, du conditionnement à l'échelle micrométrique au revêtement à 10 000 tonnes, son évolution technologique a toujours été en phase avec la modernisation industrielle. À l'avenir, grâce à l'intégration poussée de nouveaux matériaux et de technologies intelligentes, les membranes repousseront les limites de leurs performances et deviendront le moteur de la fabrication intelligente.
Date de publication : 14 février 2025
