In settori come quello petrolchimico, del trasporto di gas naturale, dell'energia a idrogeno e dei sistemi di gas industriali, la tenuta stagna dei gas infiammabili (metano, idrogeno, propano, ecc.) è una questione di vita o di sicurezza delle infrastrutture. Le guarnizioni standard rischiano di incendiarsi per permeazione, attrito termico o cedimento ad alta temperatura.Guarnizioni adatte a gas infiammabiliIntegrare innovazioni nei materiali, nella struttura e nel design per creare barriere antideflagranti. Questo articolo analizza le loro tecnologie principali.
I. Rischi principali: perché la tenuta dei gas infiammabili è fondamentale
- Perdita = Pericolo
- Limiti di esplosività bassi (LEL): idrogeno (4%), metano (5%). Microperdite + scintilla = esplosione.
- rischio di permeazioneLe molecole di piccole dimensioni (H₂, He) penetrano nelle guarnizioni polimeriche.
- Fonti di accensione
- Il calore generato dall'attrito o le scariche elettrostatiche possono innescare la combustione dei gas.
- Guasto ad alta temperatura
- Le guarnizioni devono mantenere la loro integrità durante gli incendi (ad esempio, per 30 minuti) per prevenire esplosioni secondarie.
II. Strategia di quadrupla sicurezza
- Selezione dei materiali: Blocco della permeabilità e resistenza al fuoco
Materiale Gas adatti Dettagli Limitazioni Metallo (316L/Hastelloy) H₂, CH₄, C₃H₈ Permeazione zero; >500°C; non combustibile Costoso; lavorazione di precisione FKM modificato CH₄, C₃H₈ (non H₂) Bassa permeazione; resistenza a oli/sostanze chimiche; ritardante di fiamma V0 Elevata permeabilità all'H₂; si degrada a temperature superiori a 200 °C. Perfluoroelastomero (FFKM) CH₄, C₃H₈ permeazione ultra-bassa; 300 °C; estrema resistenza chimica Costoso (10 volte FKM) Composito grafite-metallo Gas caldi (ad esempio, gas di cokeria) Autolubrificante; 800 °C; ignifugo Fragile; elevato carico del bullone Indicatori chiave:
- Tasso di permeazione del gas(ad esempio, H₂ in FKM: 10⁻¹⁰ cm³·cm/cm²·s·Pa)
- Indice limite di ossigeno (LOI): >30% = ritardante di fiamma (FFKM LOI=95%).

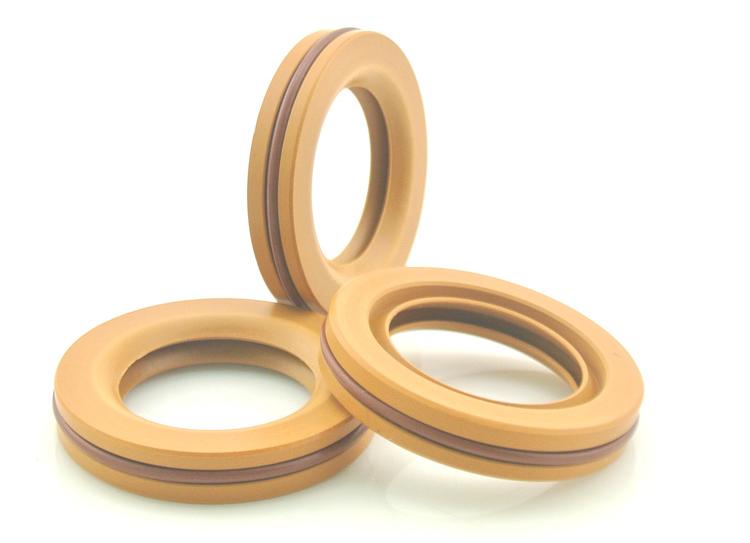

- Progettazione strutturale: doppie barriere
- Sigilli primari e secondariGuarnizione O-ring in metallo + guarnizione in PTFE a molla.
- Progettazione ignifugaLe valvole a tenuta a soffietto (che sostituiscono le guarnizioni) si saldano in caso di incendio.
- Scarica elettrostatica: Cariche conduttive (polvere di carbonio/metallo); resistenza <10⁵ Ω.
- Ingegneria delle superfici: sigillatura delle microperdite
- Lucidatura a specchio(Ra <0,2 μm): Riduce al minimo le perdite di interfaccia.
- Rivestimenti:
- Placcatura in argento sulle guarnizioni metalliche (migliora la tenuta all'idrogeno).
- Rivestimento in PTFE sulle guarnizioni in gomma (riduce il calore da attrito).
- Ridondanza di sicurezza
- Perdita di drenaggio: Doppia guarnizione con sistema di sfiato-condotto.
- Monitoraggio guastiSensori di pressione nelle cavità di tenuta.
III. Conformità: standard non negoziabili
- Certificazioni
- ATEX/IECExConformità alla Direttiva 2014/34/UE (atmosfere esplosive).
- API 682: Prova di resistenza al fuoco per le tenute meccaniche.
- ISO 15156Resistenza alla fessurazione da stress da solfuri (in ambienti H₂S).
- Test chiave
- Tasso di perdita(temperatura ambiente/alta): Test di tenuta He <10⁻⁶ mbar·L/s (guarnizioni metalliche).
- Prova di resistenza al fuoco: Dopo 30 minuti dall'incendio, perdita <500 ppm.
- Ciclo di vita: 100.000 cicli termici/di pressione senza guasti.
IV. Applicazioni e soluzioni
| Applicazione | Sigillo consigliato | Misure di sicurezza |
|---|---|---|
| Compressore della stazione di rifornimento H₂ | Anello a C in metallo 316L + saldatura laser | Doppia guarnizione; messa a terra elettrostatica |
| Valvola BOG del serbatoio GNL | Guarnizione a spirale in grafite (interno 316L) | Scudo antincendio + Sensori di perdite |
| Albero dell'agitatore del reattore H₂ | Guarnizione a molla FFKM + spurgo con N₂ | Doppie guarnizioni; fluido barriera |
| Condotto del gas caldo della raffineria | Guarnizione metallica in Inconel 625 | Incollaggio statico; rivestimento ignifugo |
V. Costo contro sicurezza: nessun compromesso
- Confronto dei costi:
Guarnizione FFKM ≈ 10× costo della guarnizione FKM.
Ma: Il costo di un singolo incidente di perdita è pari o superiore a 10⁴ volte il costo della guarnizione. - Manutenzione:
- Sostituzione obbligatoria al 50-70% della vita utile standard.
- Monitoraggio delle condizioni (vibrazioni/temperatura) per la previsione dei guasti.
Conclusione: Tre principi di sicurezza
- Sicurezza intrinsecaDare priorità al metallo/FFKM; eliminare le fonti di innesco a livello strutturale.
- Conformità alla certificazioneCertificazione ATEX/API/IECEx con report di prova tracciabili.
- Monitoraggio proattivoRilevamento delle perdite + gestione del ciclo di vita.
AvvertimentoIl cedimento di una guarnizione per gas infiammabili non è una questione di probabilità, ma di conseguenze. La sicurezza deve sempre prevalere sul costo.
