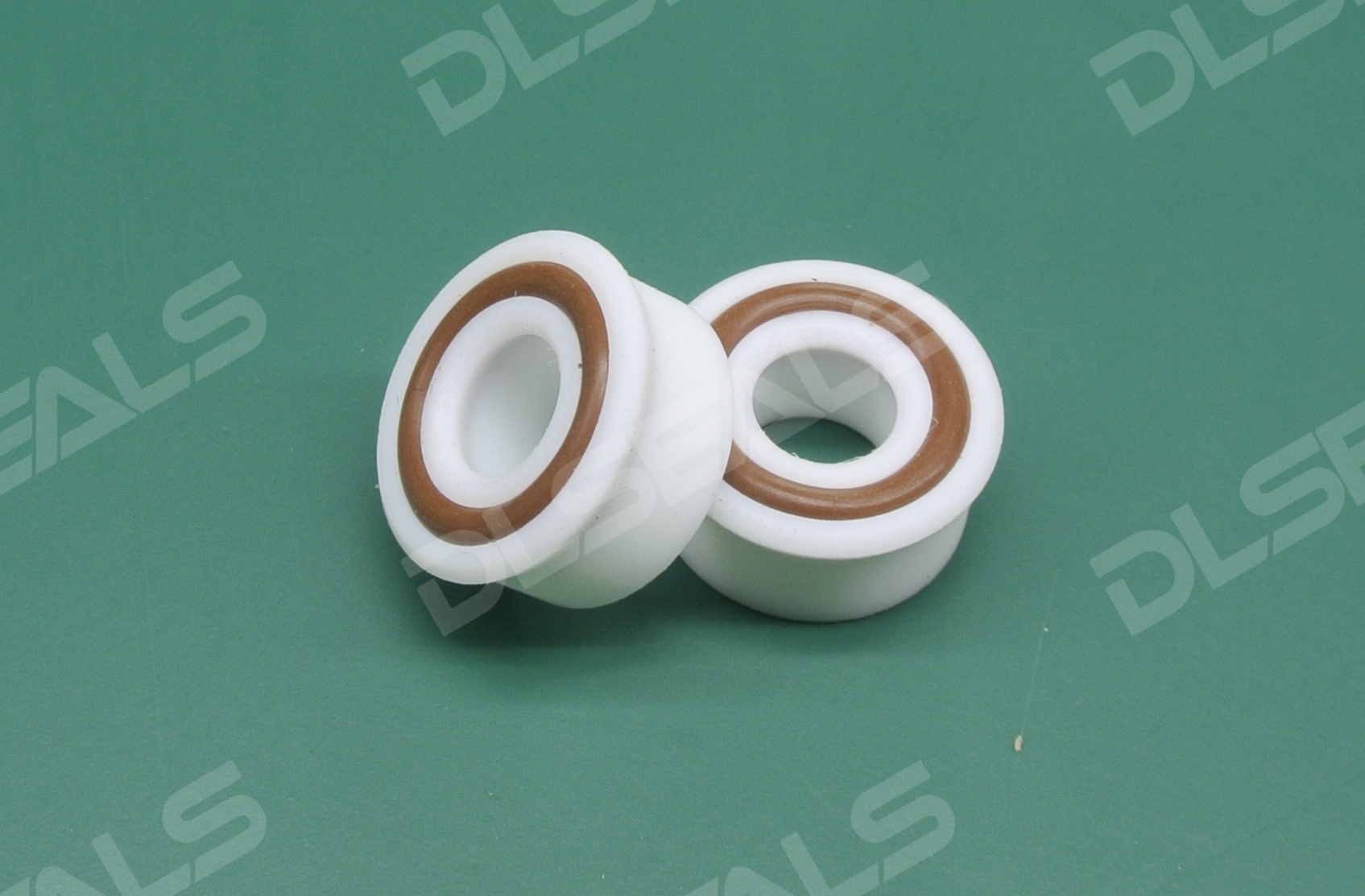

Le guarnizioni a Y sono fondamentali nei sistemi oleodinamici grazie alla loro caratteristica sezione trasversale a forma di Y. Questa configurazione strutturale bilancia funzionalità e affidabilità per specifiche condizioni operative.
I. Caratteristiche strutturali
Caratteristiche principali del design:
- Sigillatura a labbro singolo: La superficie di contatto del labbro di tenuta primario è a contatto con la superficie di accoppiamento
- Tallone rinforzato: La base spessa resiste all'estrusione
- Orientamento della pressione: Sigillatura labbra viso pressurizzato medio
- Coste antitorsione: Le fasce guida corte migliorano la stabilità
II. Vantaggi prestazionali
Vantaggi strutturali:
- Attivazione rapida: Il precarico garantisce la tenuta iniziale; la pressione del sistema energizza il labbro
- Basso attrito: L'area di contatto minima riduce la resistenza dinamica
- Intervallo di pressioneTenuta efficace da 0 a 40 MPa (anelli di rinforzo necessari per pressioni superiori a 15 MPa)
- resistenza alla rotazioneLa geometria del tallone previene l'inversione del labbro
- Facilità di installazioneIl design monolitico semplifica l'assemblaggio.
III. Analisi comparativa
| Tipo | Dettagli | Limitazioni | Applicazioni tipiche |
|---|---|---|---|
| Guarnizione a Y | Basso attrito/Resistenza alla rotazione | Richiede supporto ad alta pressione | Aste del cilindro idraulico |
| O-ring | Sigillatura statica a basso costo | Propenso a spiraleggiare | Guarnizioni statiche/a bassa velocità |
| Sigilli compositi | Capacità ad alta pressione | Installazione di complessi | Macchine per stampaggio a iniezione |
| Guarnizioni a molla | Resistenza alle temperature estreme | Costo elevato | Settore aerospaziale/Processi chimici |
IV. Guida alla selezione dei materiali
- Nitrile (NBR)
- Caratteristiche: Resistenza all'olio minerale/acqua, da -35 °C a 100 °C
- Applicazioni: idraulica industriale, sistemi pneumatici
- Poliuretano (TPU)
- Caratteristiche: Resistenza all'abrasione/estrusione, da -40 °C a 80 °C
- Applicazioni: Macchinari edili, ambienti contaminati
- Fluorocarburo (FKM)
- Caratteristiche: Resistenza a carburanti/sostanze chimiche, 200 °C in continuo
- Applicazioni: motori, apparecchiature per la lavorazione chimica
- Nitrile idrogenato (HNBR)
- Caratteristiche: Ampio intervallo di temperatura (da -40 °C a 150 °C)/resistenza all'ozono
- Applicazioni: sistemi di sterzo automobilistici, idraulica ad alta temperatura
V. Metodologia di selezione
Le guarnizioni a Y offrono un rapporto costo-prestazioni ottimale nelle applicazioni dinamiche a media pressione. Considerazioni chiave:
- Compatibilità dei materiali (NBR/TPU copre il 90% delle esigenze industriali)
- Parametri di pressione/velocità (TPU raccomanda >15 m/s)
- Standard di progettazione delle scanalature (rapporto di compressione del labbro del 12%-18%)
Data di pubblicazione: 2 agosto 2025
